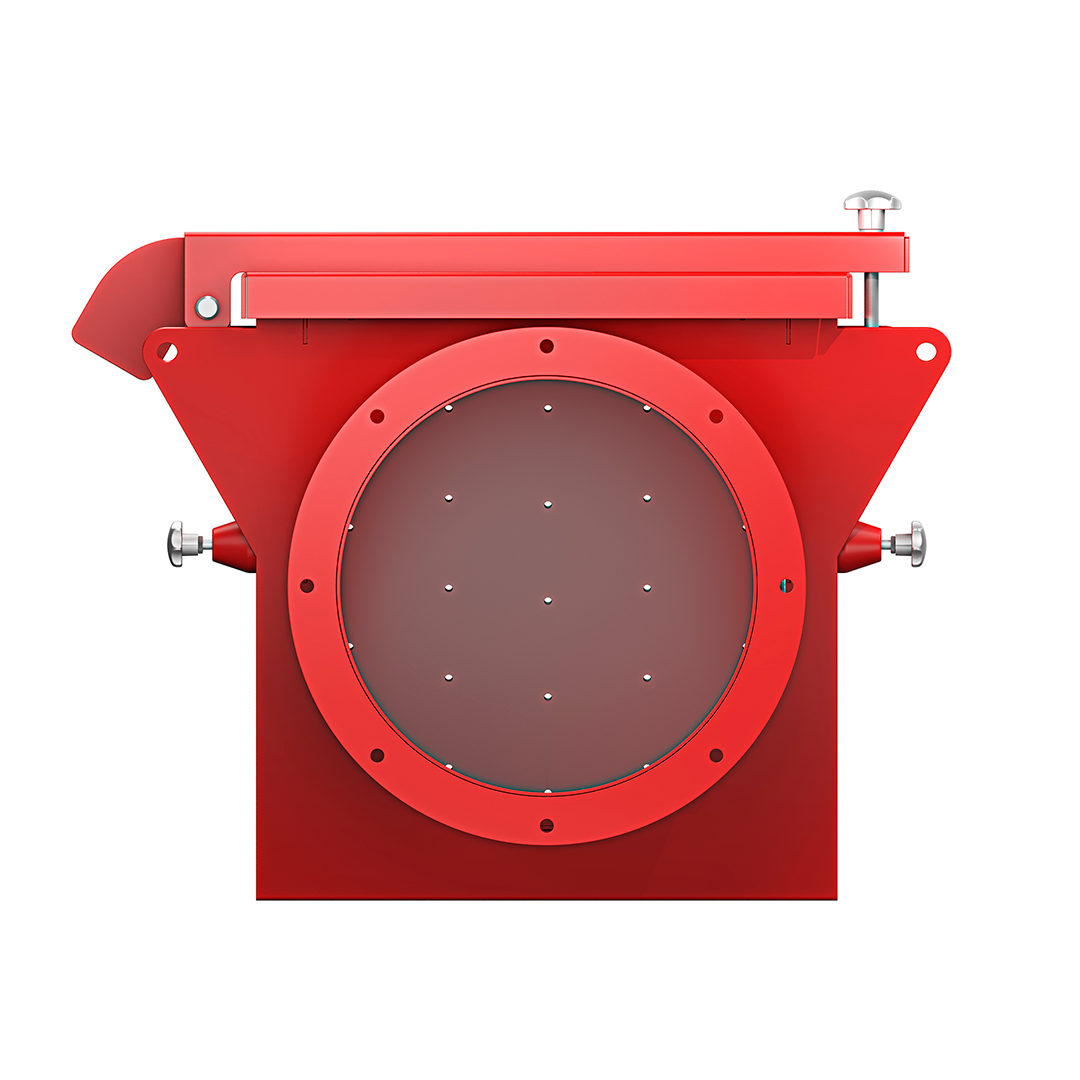

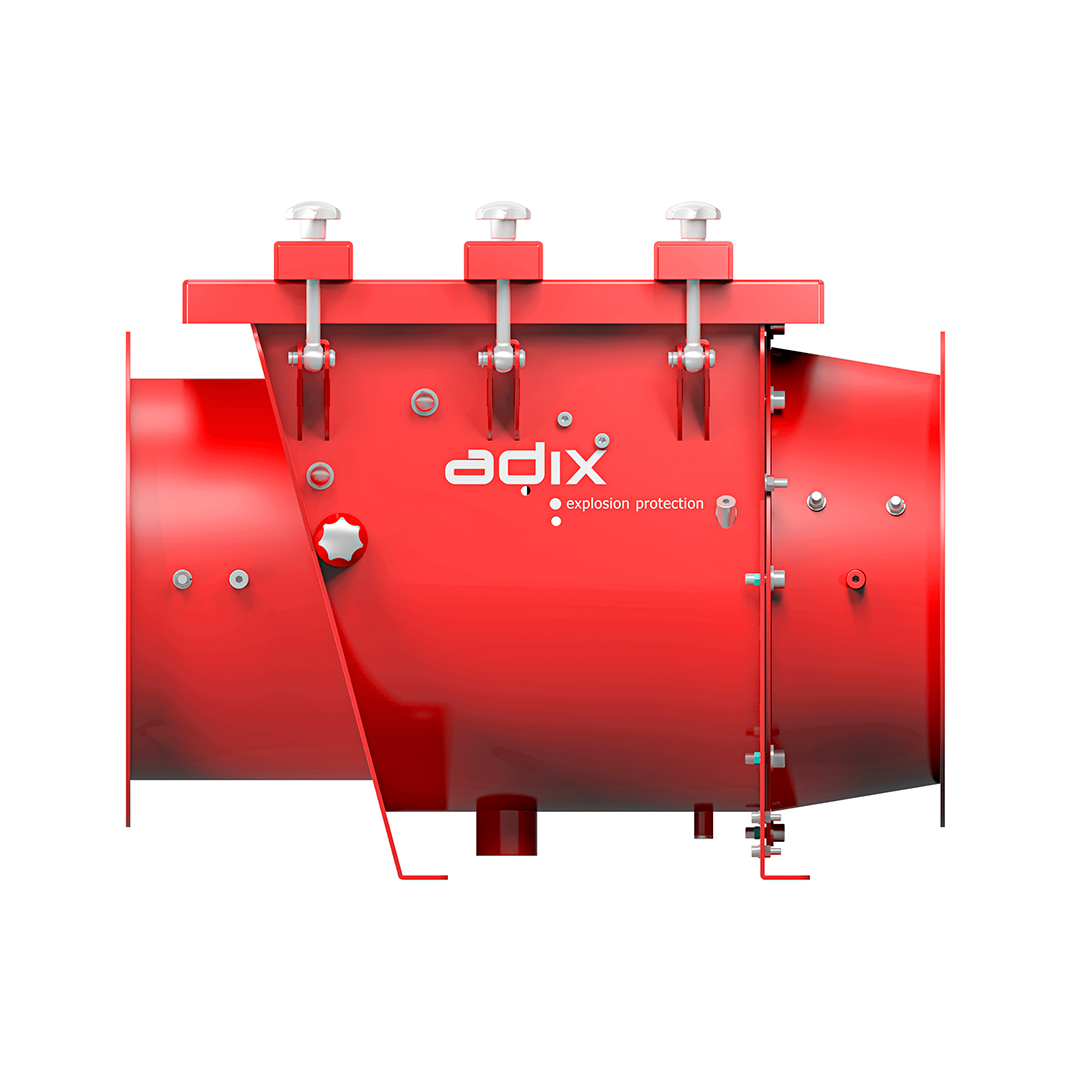

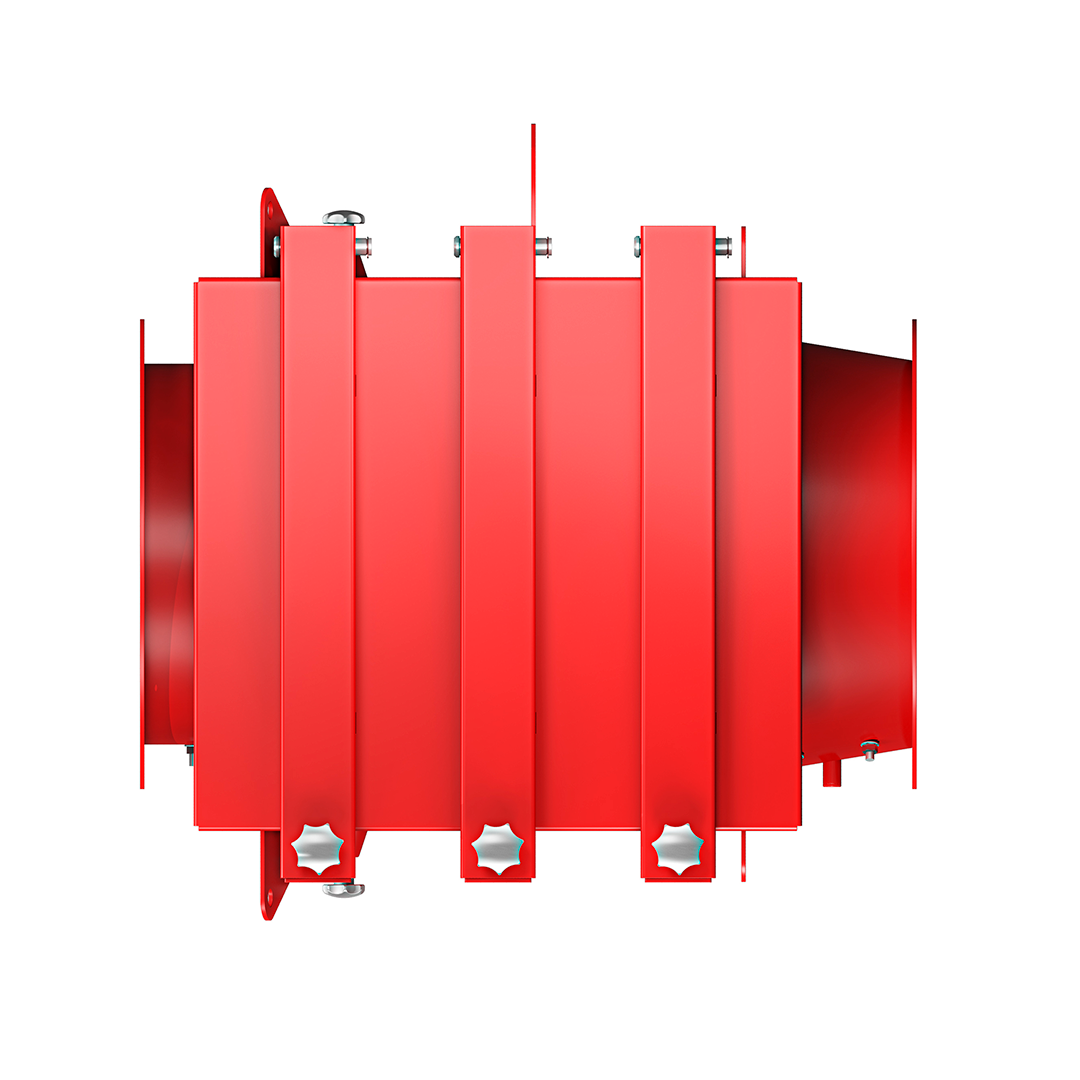

La válvula de aislamiento de explosión NOVEx actúa como una eficaz barrera que impide que una explosión se propague a través de los conductos, protegiendo los equipos situados aguas arriba en la instalación. Su diseño con clapeta en posición normalmente abierta permite mantener una mínima pérdida de carga en el sistema durante el funcionamiento normal.
Certificado EN 16447
160 mm
180 mm
200 mm
250 mm
300 mm
355 mm
400 mm
450 mm
500 mm
560 mm
600 mm
630 mm
710 mm
800 mm
Standard (EPDM T < 90ºC peaks 100ºC)
Acero al carbono
Cantidad
Características técnicas
Ficha técnica
Certificados y normativa aplicable
Tipo
Válvula de clapeta de aislamiento.
Dimensiones
Desde 160 a 800 mm.
Material
Acero al carbono.
Color
RAL3020.
Sello
Estándard (EPDM T < 90ºC picos 100ºC)
Producto
Polvo orgánico y metálico hasta St3.
Aislamiento de polvo
Kst hasta 440 barg·m/s.
Máxima presión de proceso
200 mBar.
Concentración interior de polvo
Inferior a 500 g/m3.
Sobrepresión de explosión
Polvo orgánico - 2 bar en DN500 o inferior y 1 bar en DN560 o superior.
Polvo metálico - 2 bar en DN560 o inferior y 1 bar en DN600 o superior.
Rango de temperatura estándar
-20ºC a 90ºC (Picos de 100ºC).
Instalación
Horizontal con anclaje en base.
Distancia a equipo
Polvo orgánico - 3 a 10 metros en DN500 o inferior y 5 a 13 metros en DN560 o superior.
Polvo metálico - 2 a 9 metros en DN560 o inferior y 4,5 a 12 metros en DN600 o superior.
Marcado
EX D EN 16447 (LOM 11ATEX7047X/3).
LOM 11ATEX7047X/3 de acuerdo a EN 16447
